電機的工作原理之永銳篇
直流無刷電機的工作原理 直流無刷電機的優越性
直流電機具有響應快速、較大的起動轉矩、從零轉速至額定轉速具備可提供額定轉矩的性能，但直流電機的優點也正是它的缺點，因?yàn)橹绷麟姍C(jī)要產生額定負載下恒定轉矩的性能，則電樞磁場與轉子磁場須恒維持90°，這就要藉由碳刷及整流子。碳刷及整流子在電機轉動時會產生火花、碳粉因此除了會造成組件損壞之外，使用場合也受到限制。
交流電機沒有碳刷及整流子，免維護、堅固、應用廣，但特性上若要達到相當于直流電機的性能須用復雜控制技術才能達到，F(xiàn)今半導體發展迅速功率組件切換頻率加快許多，提升驅動電機的性能。微處理機速度亦越來越快，可實現將交流電機控制置于一旋轉的兩軸直交坐標系統中，適當控制交流電機在兩軸電流分量，達到類似直流電機控制并有與直流電機相當?shù)男阅堋?br />
此外已有很多微處理機將控制電機必需的功能做在芯片中，而且體積越來越；像模擬/數字轉換器(Analog-to-digital converter，ADC)、脈沖寬度調制(pulse wide modulator，PWM)…等。直流無刷電機即是以電子方式控制交流電機換相，得到類似直流電機特性又沒有直流電機機構上缺失的一種應用。 直流無刷電機的控制結構
直流無刷電機是同步電機的一種，也就是說電機轉子的轉速受電機定子旋轉磁場的速度及轉子極數(P)影響：
N=120．f / P。
在轉子極數固定情況下，改變定子旋轉磁場的頻率就可以改變轉子的轉速。直流無刷電機即是將同步電機加上電子式控制(驅動器)，控制定子旋轉磁場的頻率并將電機轉子的轉速回授至控制中心反復校正，以期達到接近直流電機特性的方式。也就是說直流無刷電機能夠在額定負載范圍內當負載變化時仍可以控制電機轉子維持一定的轉速。
直流無刷驅動器包括電源部及控制部如圖 (1) ：電源部提供三相電源給電機，控制部則依需求轉換輸入電源頻率。
電源部可以直接以直流電輸入(一般為24V)或以交流電輸入(110V/220 V)，如果輸入是
交流電就得先經轉換器(converter)轉成直流。不論是直流電輸入或交流電輸入要轉入電機線圈前須先將直流電壓由換流器(inverter)轉成3相電壓來驅動電機。換流器(inverter)一般由6個功率晶體管(Q1～Q6)分為上臂(Q1、Q3、Q5)/下臂(Q2、Q4、Q6)連接電機作為控制流經電機線圈的開關？刂撇縿t提供PWM(脈沖寬度調制)決定功率晶體管開關頻度及換流器(inverter)換相的時機。直流無刷電機一般希望使用在當負載變動時速度可以穩定于設定值而不會變動太大的速度控制，所以電機內部裝有能感應磁場的霍爾傳感器(hall-sensor)，作為速度之閉回路控制，同時也作為相序控制的依據。但這只是用來作為速度控制并不能拿來作為定位控制。
直流無刷電機的控制原理
要讓電機轉動起來，首先控制部就必須根據hall-sensor感應到的電機轉子目前所在位置，然后依照定子繞線決定開啟(或關閉)換流器(inverter)中功率晶體管的順序，如 下 inverter中之AH、BH、CH(這些稱為上臂功率晶體管)及AL、BL、CL(這些稱為下臂功率晶體管)，使電流依序流經電機線圈產生順向(或逆向)旋轉磁場，并與轉子的磁鐵相互作用，如此就能使電機順時/逆時轉動。當電機轉子轉動到hall-sensor感應出另一組信號的位置時，控制部又再開啟下一組功率晶體管，如此循環電機就可以依同一方向繼續轉動直到控制部決定要電機轉子停止則關閉功率晶體管(或只開下臂功率晶體管)；要電機轉子反向則功率晶體管開啟順序相反。
基本上功率晶體管的開法可舉例如下：
AH、BL一組→AH、CL一組→BH、CL一組→BH、AL一組→CH、AL一組→CH、BL一組，
但絕不能開成AH、AL或BH、BL或CH、CL。此外因?yàn)殡娮恿慵傆虚_關的響應時間，所以功率晶體管在關與開的交錯時間要將零件的響應時間考慮進去，否則當上臂(或下臂)尚未完全關閉，下臂(或上臂)就已開啟，結果就造成上、下臂短路而使功率晶體管燒毀。
www.p1487.cn

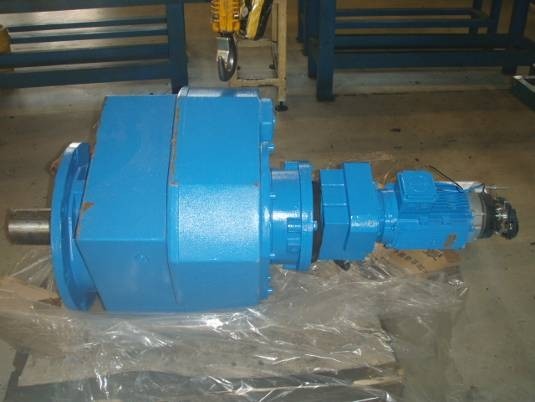

永銳機電設備工程主營：弗蘭德，SEW，邦飛利，西帝等減速機整機銷售以及配件供應。永銳擁有自己的維修車間，有自己的服務團隊和專業的維修隊伍，為廣大客戶排憂解難。
